INTRODUCCIÓN

Este documento tiene como objeto definir el procedimiento técnico para la creación de tableros en Microstrategy Web con visualizaciones de mapas con información distribuida de forma geográfica.

PROCEDIMIENTO

Se incluirá, dentro de un informe en MicroStrategy, un atributo con información sobre la localización geográfica y un indicador que mida un hecho relacionado sobre esa localización. Los datos de este informe se recuperarán posteriormente en un tablero con una visualización de mapa en Microstrategy Web. También existe la opción de seleccionar manualmente tanto el atributo como el indicador directamente desde el tablero, buscándolos en los directorios del proyecto de forma manual.

• Acceder a Microstrategy Web.

• Una vez dentro del proyecto, seleccionar el botón de Crear → Nuevo Tablero.

• Dentro del tablero que se abre, seleccionar la opción Agregar conjunto de datos existente y seleccionar un informe que contenga el atributo con la información de localización y un indicador relacionado, o bien seleccionar la opción Explorar todos los objetos para seleccionar manualmente dicho atributo e indicador.

• Si se sigue la segunda opción del punto anterior (Explorar todos los objetos), seleccionar manualmente los objetos, en el árbol de directorios que aparece a continuación, seleccionamos en la barra superior la opción Atributos y navegamos hasta encontrar el atributo de localización, y lo arrastramos con el ratón hasta la ventana del Editor, y lo depositamos en la sección Filas. Luego seleccionamos en la barra superior la opción Indicadores, navegamos por los directorios hasta encontrar el indicador que se desea representar en el mapa y lo arrastramos a la ventana del Editor, a la sección Indicadores. Si se ha seguido la primera opción del punto (Agregar conjunto de datos existente) los objetos aparecen ya en la sección Conjuntos de datos sin necesidad de buscarlos manualmente en los directorios. En este caso éstos se agregan de la misma forma a la ventana de Editor como se ha descrito anteriormente.

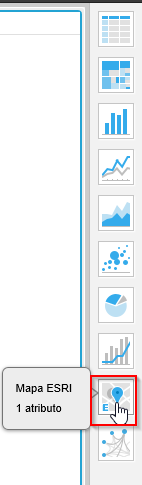

• Una vez agregados el atributo y el indicador a la ventana de Editor, a continuación, en la barra de elementos situada a la derecha de la ventana de visualización, seleccionar la opción Mapa ESRI.

• Si se han seguido correctamente todos los pasos anteriores y el atributo seleccionado contiene la información correcta de localización separada en representaciones de latitud y longitud, el tablero mostrará el mapa configurado mostrando el indicador deseado disgregado por localización. Se muestra abajo el resultado de este ejemplo, donde se observa el número de solicitudes por ubicación geográfica.
