10. Gestión de edificios, plantas y salas

En el módulo de gestión de edificios, plantas y salas se llevará a cabo la organización y mantenimiento de los edificios, plantas y salas de una determinada ubicación y/o nodo. Además, se podrá visualizar información adicional de las ubicaciones.

ACCESO

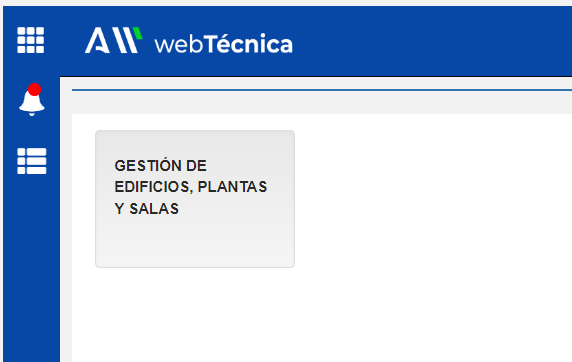

Para acceder al nuevo módulo, se deberán de tener los permisos necesarios. De esta forma, le aparecerá el nuevo módulo una vez realice el inicio de sesión con su usuario y contraseña.

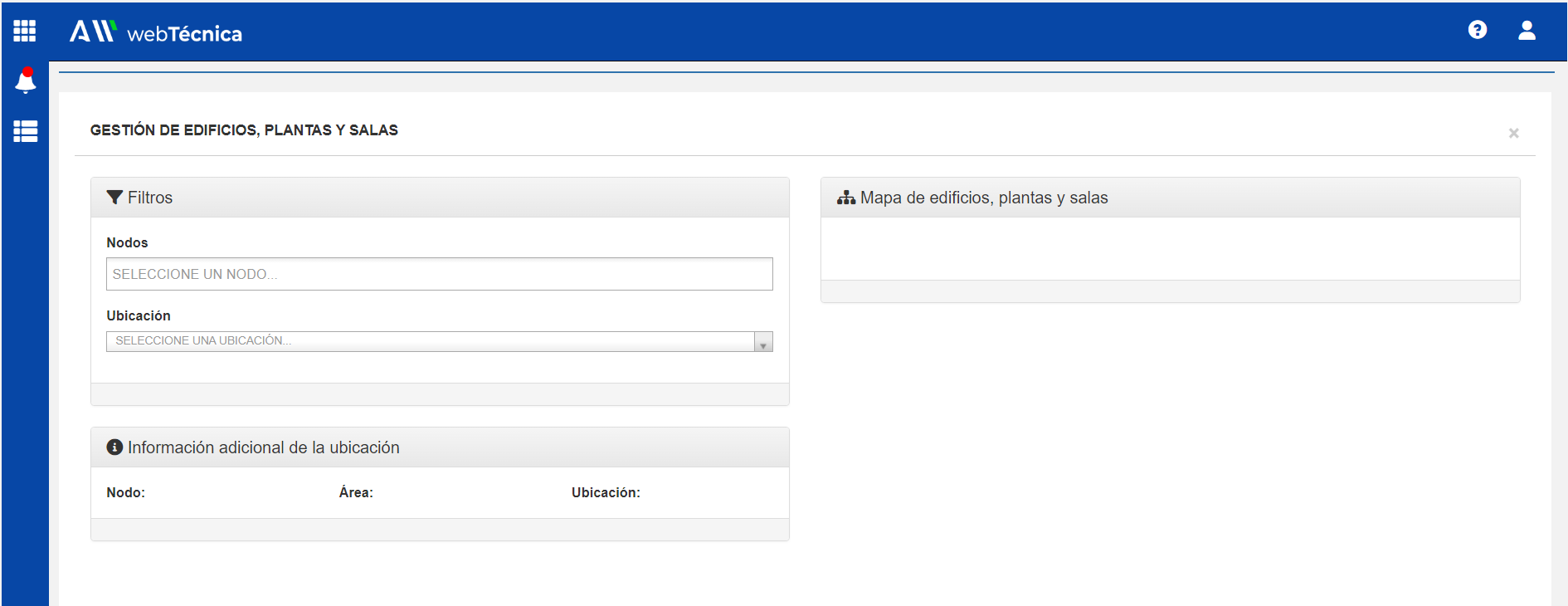

Se podrá acceder a dicho módulo haciendo click en él, de esta manera, le aparecerá la pantalla principal del módulo

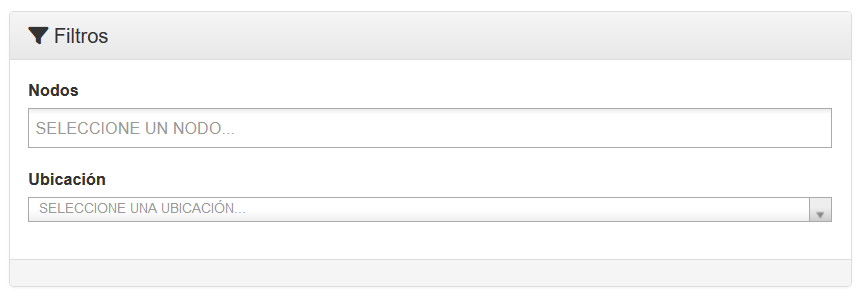

PANEL DE FILTROS

En este panel, visualizaremos los siguientes filtros:

• Filtro de nodo: mostrará todos los nodos sin restricciones.
  • Filtro de ubicación: mostrará las ubicaciones filtradas de los nodos seleccionados si hubiera alguno, en caso contrario, mostrará todas las ubicaciones. Este filtro dependerá del filtro de nodo, que se limpiará si se selecciona o modifica el filtro nodo.

PANEL DE INFORMACIÓN ADICIONAL DE LA UBICACIÓN

En este panel, visualizaremos información adicional de la ubicación seleccionada:

• Nodo: nodo al que pertenece la ubicación seleccionada.
• Área: área a la que pertenece la ubicación seleccionada.
• Ubicación: ubicación seleccionada.
• Direccionamientos: mostrará un botón que al hacer click, cargará una tabla con los direccionamientos de la ubicación seleccionada.

Además, se podrá visualizar información adicional del direccionamiento que será:

• • • IP gestión: ip de gestión del direccionamiento.
    • Máscara subred: máscara de subred del direccionamiento.
    • Protocolo: protocolo del direccionamiento.
    • Flujo: flujo del direccionamiento.

PANEL DE MAPA DE EDIFICIOS, PLANTAS Y SALAS DE UNA UBICACIÓN

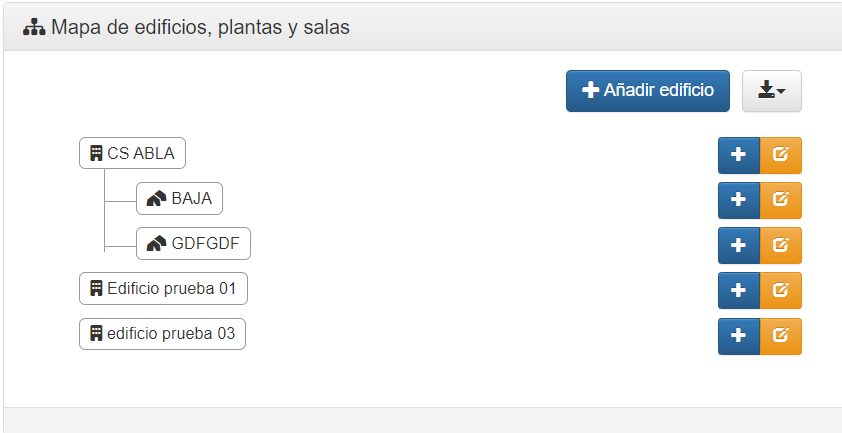

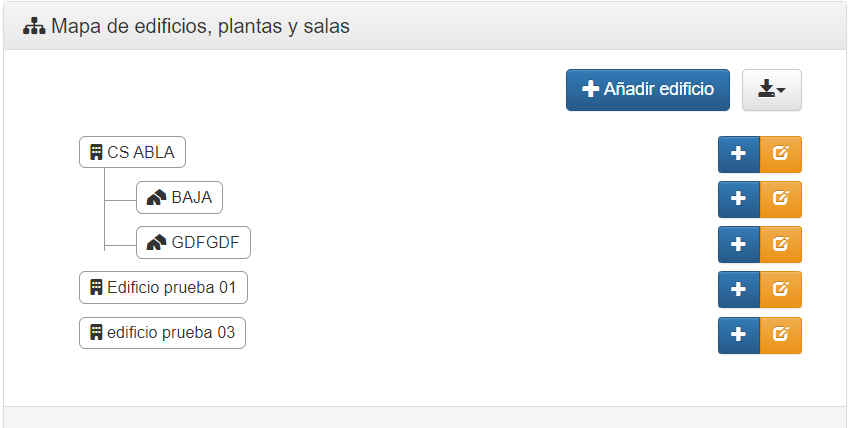

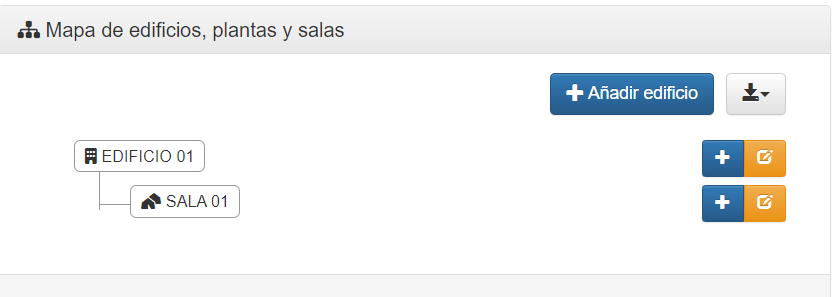

En este panel, visualizaremos en estructura de árbol los edificios, plantas y salas de la ubicación seleccionada:

Podremos mostrar y ocultar las subramas del árbol, haciendo click en el mismo elemento que queramos ocultar o mostrar.

GESTIÓN

Explicaremos las distintas acciones que se pueden realizar en este módulo:

• Consultar edificios de una ubicación

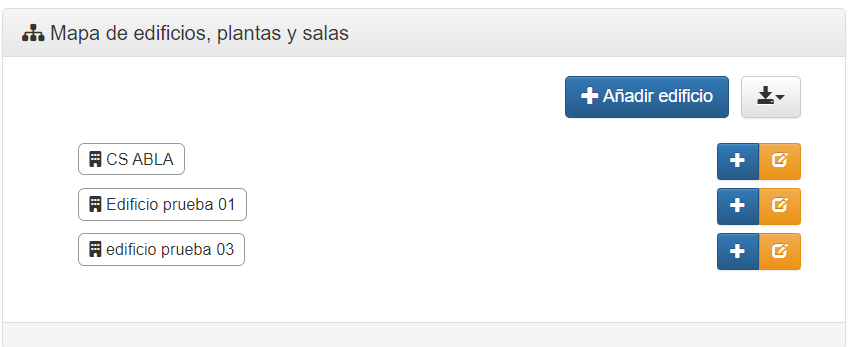

Para consultar los edificios de una ubicación, solo hay que seleccionar la ubicación deseada en el panel de filtros y automáticamente cargará los edificios en el panel de mapa.

• Exportar mapa edificios

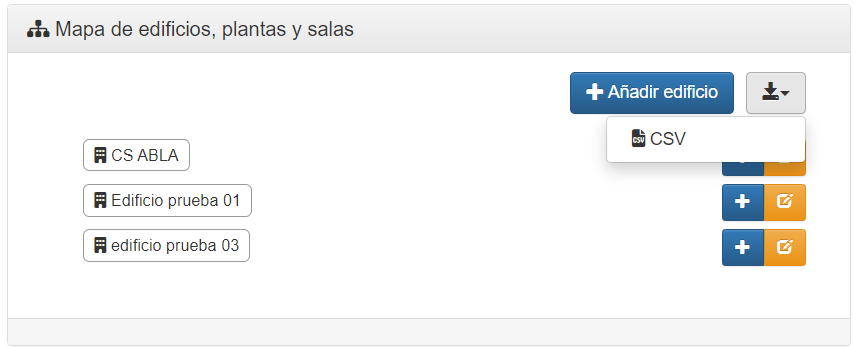

Para exportar el mapa de los edificios en pantalla, habría que hacer click en el botón y seleccionar el formato deseado. Tras ello te llegara un correo para descargar el archivo.

• Consultar plantas de un edificio

Para consultar las plantas de un edificio, habría que hacer click en el edificio deseado para que cargue las plantas de ese edificio.

• Consultar salas de una planta

Para consultar las salas de una planta, habría que hacer click en la planta deseada para que cargue las salas de esa planta.

• Crear edificio en una ubicación

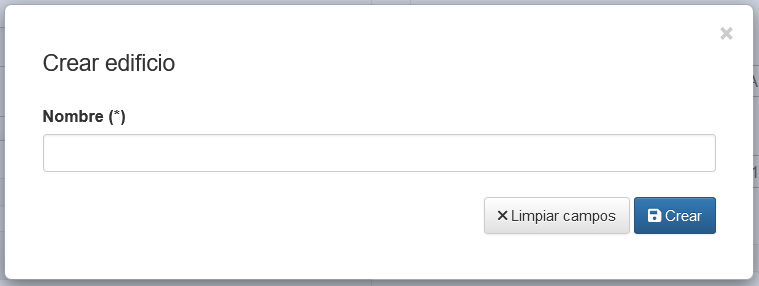

Para crear un edificio en una ubicación, hay que pulsar el botón de "Añadir edificio" situado en el panel de mapa, se abrirá un formulario y deberá rellenar los siguientes campos:

Restricciones:

Nombre: obligatorio y máximo 100 caracteres.

• Modificar edificio de una ubicación

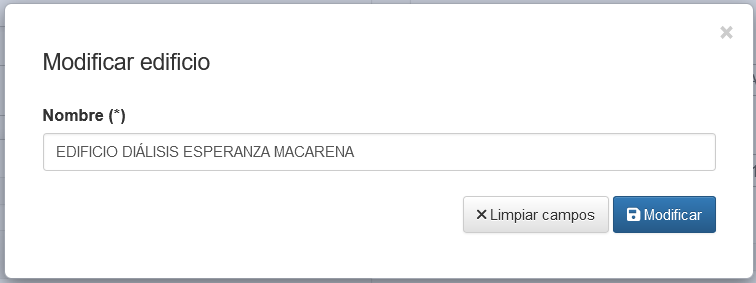

Para modificar un edificio, deberá hacer click en el botón amarillo situado a la derecha de este y se abrirá un formulario con los siguientes campos:

Restricciones:

Nombre: obligatorio y máximo 100 caracteres.

• Crear planta en un edificio

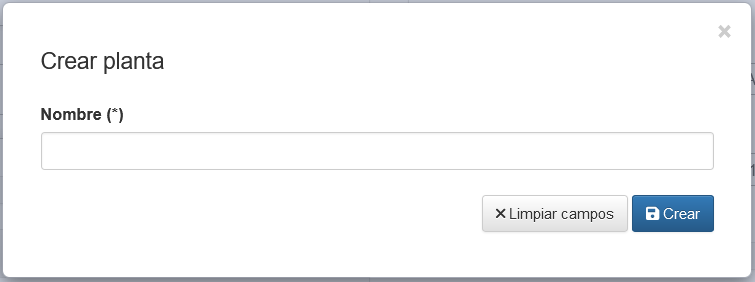

Para crear una planta en un edificio, deberá de hacer click en el botón azul situado a la derecha del edificio donde se desee crear la planta y se abrirá un formulario con los siguientes campos:

Restricciones:

Nombre: obligatorio y máximo 30 caracteres.

• Modificar planta de un edificio

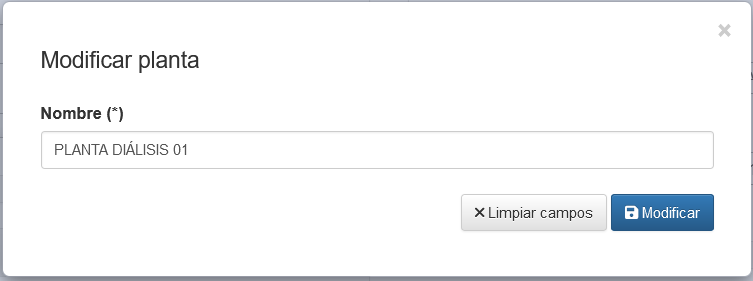

Para modificar la planta de un edificio, deberá hacer click en el botón amarillo situado a la derecha de esta y se abrirá un formulario con los siguientes campos:

Restricciones:

Nombre: obligatorio y máximo 30 caracteres.

• Crear sala en una planta

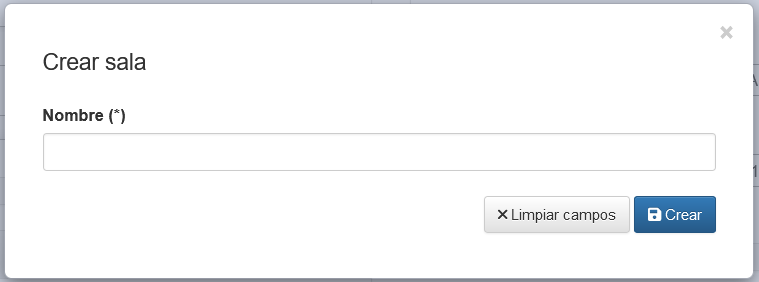

Para crear una sala en una planta, deberá de hacer click en el botón azul situado a la derecha de la planta donde se desee crear la sala y se abrirá un formulario con los siguientes campos:

Restricciones:

Nombre: obligatorio y máximo 30 caracteres.

• Modificar sala de una planta

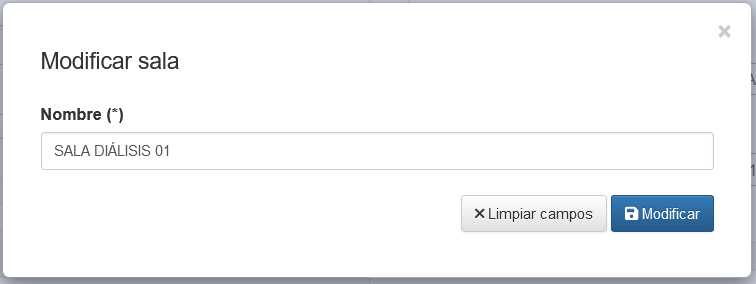

Para modificar la sala de una planta, deberá hacer click en el botón amarillo situado a la derecha de esta y se abrirá un formulario con los siguientes campos:

Restricciones:

Nombre: obligatorio y máximo 30 caracteres.

• Consultar direccionamientos de una ubicación

Para consultar los direccionamientos de una ubicación, deberá seleccionar la ubicación que se desee y pulsar el botón de "Obtener direccionamientos" situado en el panel de información adicional de la ubicación

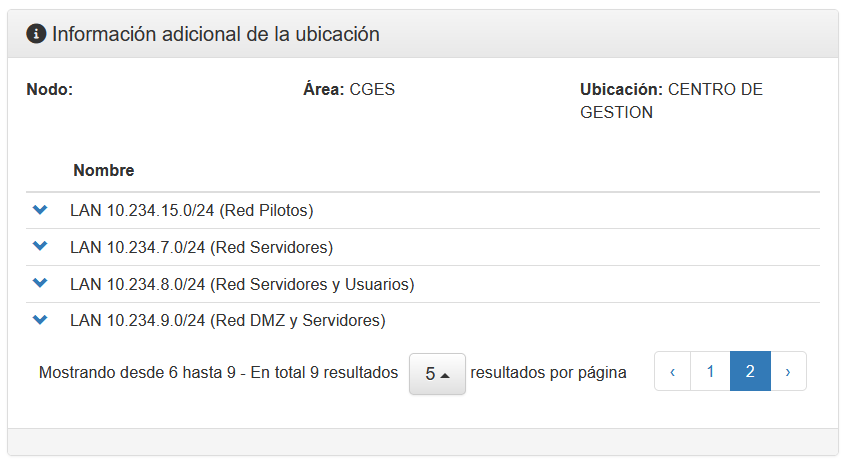

A continuación, se mostrará una tabla con los direccionamientos de la ubicación

» Consultar información adicional de un direccionamiento

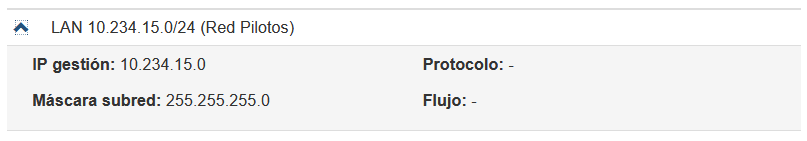

Para consultar información adicional de un direccionamiento, pulsaremos el icono situado en la misma fila del direccionamiento que se desee y se desplegará la fila de la tabla mostrando la información siguiente:

• Consultar nodo y área a la que pertenece una ubicación

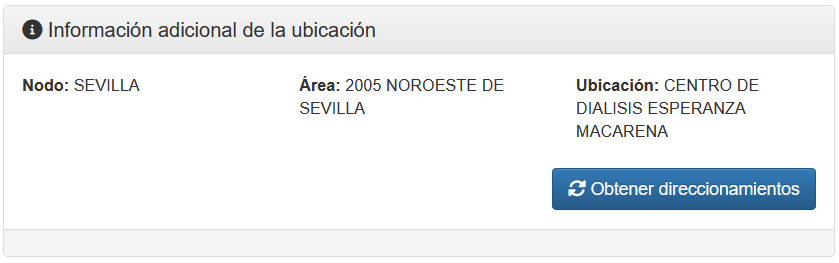

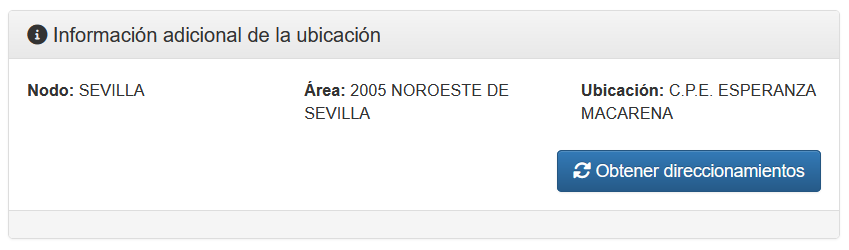

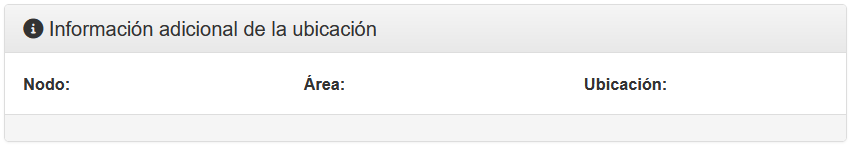

Para consultar el nodo y el área a la que pertenece una ubicación, deberá de seleccionar la ubicación que se desee y se mostrará la información en el panel de información adicional de la ubicación de la siguiente manera:
